Comment développe-t-on une enceinte de monitoring qui restitue le son avec le plus de fidélité possible et qui, précisément pour cette raison, offre une précision exceptionnelle ? Dans cette interview, Max, Senior Acoustic Engineer, nous donne un aperçu du développement de la STUDIO 5X et des défis liés à la conception d’une enceinte de monitoring précise.
Entre outil de référence et plaisir d’écoute
Teufel Blog : Quelle approche acoustique a guidé le développement de la STUDIO 5X, et en quoi se distingue-t-elle délibérément d’une enceinte Hi-Fi ?
Max : D’un point de vue acoustique, le principe suivant s’applique : une enceinte moderne dotée d’un réglage sonore neutre, d’une directivité contrôlée, de réserves dynamiques suffisantes et de faibles distorsions non linéaires offrira très probablement une qualité de restitution élevée aussi bien dans un studio professionnel que dans une pièce à vivre. Les principales différences découlent donc avant tout du domaine d’utilisation concerné.
Ouvrir dans un nouvel ongletLes enceintes Hi-Fi sont généralement développées pour une utilisation dans les pièces à vivre. Outre la restitution de musique et de films, des aspects tels que le design, les matériaux et la qualité perçue jouent également un rôle important. La conception acoustique doit souvent tenir compte de différentes distances d’écoute, de divers emplacements et des conditions acoustiques typiques des espaces domestiques. De plus, les enceintes Hi-Fi sont plus fréquemment réglées selon une signature sonore particulière afin de produire un effet particulièrement impressionnant et de se démarquer de la concurrence. Dans le domaine de la Hi-Fi haut de gamme notamment, le design exclusif, les concepts de coffrets nécessitant beaucoup de matériaux et les processus de fabrication complexes revêtent également une grande importance. Ces caractéristiques n’ont toutefois souvent aucune influence, ou seulement une influence très limitée, sur la qualité réelle de la restitution acoustique.
Les enceintes de monitoring, en revanche, sont davantage conçues pour remplir leur fonction d’outil de travail. Elles servent de référence analytique et doivent restituer le signal source avec le plus de fidélité possible afin de permettre des décisions fiables lors des processus d’enregistrement, de mixage et de mastering. L’accent est donc mis sur un réglage sonore neutre, une directivité contrôlée, de faibles distorsions, une grande fiabilité de fonctionnement et une intégration fiable dans les environnements d’écoute professionnels. C’est pourquoi les enceintes de monitoring sont généralement conçues comme des systèmes actifs dans lesquels les amplificateurs et le traitement du signal sont précisément adaptés aux haut-parleurs utilisés ainsi qu’à l’ensemble du système.
Ouvrir dans un nouvel ongletÀ cela s’ajoutent des connectiques professionnelles qui garantissent des niveaux définis, une grande immunité aux interférences et une intégration fiable dans les environnements de studio, par exemple grâce à des entrées analogiques symétriques. Une construction électronique et mécanique robuste est tout aussi importante afin que les caractéristiques techniques indiquées dans la fiche technique soient respectées de manière fiable sur le long terme. Différents circuits de protection sont également souvent utilisés afin de réduire au minimum le risque de dommages et de pannes, même à des niveaux élevés, lors de longues sessions d’écoute ou en cas de mauvaise manipulation.
Ouvrir dans un nouvel ongletCe que signifie réellement la neutralité
Teufel Blog : La STUDIO 5X est une enceinte de monitoring conçue pour offrir neutralité et précision. Qu’est-ce que cela signifie concrètement sur le plan de la conception acoustique ?
Max : L’objectif principal est d’obtenir une restitution sonore aussi fidèle que possible. L’enceinte doit suivre le signal d’entrée avec une précision maximale. Dans le même temps, elle doit présenter une directivité contrôlée afin que le son direct et les réflexions générées dans la pièce affichent un comportement tonal aussi cohérent que possible. Le son qui atteint la position d’écoute est ainsi perçu comme naturel.
Par ailleurs, les distorsions des haut-parleurs utilisés et de l’électronique intégrée doivent rester aussi faibles et maîtrisées que possible, même à des niveaux élevés, afin que l’enceinte fonctionne proprement dans le cadre de son utilisation prévue. Le coffret et les composants doivent également être conçus de manière à réduire au minimum les résonances et les vibrations indésirables afin de ne pas altérer la qualité de restitution. Tous ces aspects ont occupé une place centrale dans le développement de la STUDIO 5X et ont été mis en œuvre de manière cohérente.
Pour garder le contrôle du mix : système coaxial 3 voies
Teufel Blog : La configuration acoustique de la STUDIO 5X se distingue par son véritable système 3 voies et son unité coaxiale médium-aigu. Quel rôle jouent les différents haut-parleurs, et pourquoi cette configuration est-elle si importante pour la localisation dans le mix ?
Max : La STUDIO 5X fait partie des rares enceintes de monitoring de sa catégorie de prix à disposer d’une véritable architecture 3 voies. Les graves, les médiums et les aigus sont ainsi reproduits par des haut-parleurs distincts. Le haut-parleur de graves n’a donc pas à prendre également en charge une grande partie du registre médium, ce qui constitue un compromis de conception typique de nombreux systèmes 2 voies.
Ouvrir dans un nouvel ongletCette conception présente surtout des avantages à des niveaux élevés : lorsqu’un haut-parleur de graves doit effectuer de grandes excursions tout en reproduisant des fréquences médium, une distorsion d’intermodulation accrue peut apparaître. Sur la STUDIO 5X, un haut-parleur médium distinct prend en charge la quasi-totalité du registre médium et des fréquences de la voix. Les voix, les instruments et les détails subtils du mix restent ainsi mieux séparés, tandis que les distorsions dues à l’intermodulation sont nettement réduites par rapport à la plupart des systèmes 2 voies classiques de cette catégorie de prix.
Ouvrir dans un nouvel ongletL’unité médium-aigu adopte une conception coaxiale dans laquelle les haut-parleurs de médiums et d’aigus sont placés sur un axe commun. La majeure partie du spectre de fréquences est ainsi diffusée depuis pratiquement le même point dans l’espace. Le système se rapproche donc d’une source sonore ponctuelle idéale. Cette configuration est particulièrement avantageuse pour le travail sur un mix, car l’image spatiale est plus stable et plus précise que celle des systèmes 2 voies classiques dont les haut-parleurs sont disposés de manière décalée.
Cela facilite notamment les décisions concernant le panoramique des différents instruments. Le son se détache mieux des enceintes, l’image paraît plus spatiale et les différents éléments du mix peuvent être positionnés de manière plus précise. La représentation plus précise de la profondeur permet également d’utiliser et d’évaluer plus fiablement les espaces de réverbération et les effets.
La précision plutôt que les compromis
Teufel Blog : Quel défi acoustique s’est révélé particulièrement exigeant lors du réglage de la STUDIO 5X, par exemple en matière de directivité, de graves ou d’intégration du DSP ?
Max : Afin que la STUDIO 5X offre une restitution aussi fiable que possible, même dans des espaces d’écoute moins optimisés sur le plan acoustique, comme les home studios semi-professionnels, une attention particulière a été accordée à la directivité contrôlée de l’ensemble du système d’enceintes. À cette fin, un guide d’ondes spécialement conçu a été intégré à l’unité coaxiale médium-aigu. Cette solution particulièrement exigeante sur le plan de la conception a nécessité une étroite collaboration avec notre équipe interne de conception mécanique et reste unique dans cette catégorie de prix et de dimensions.

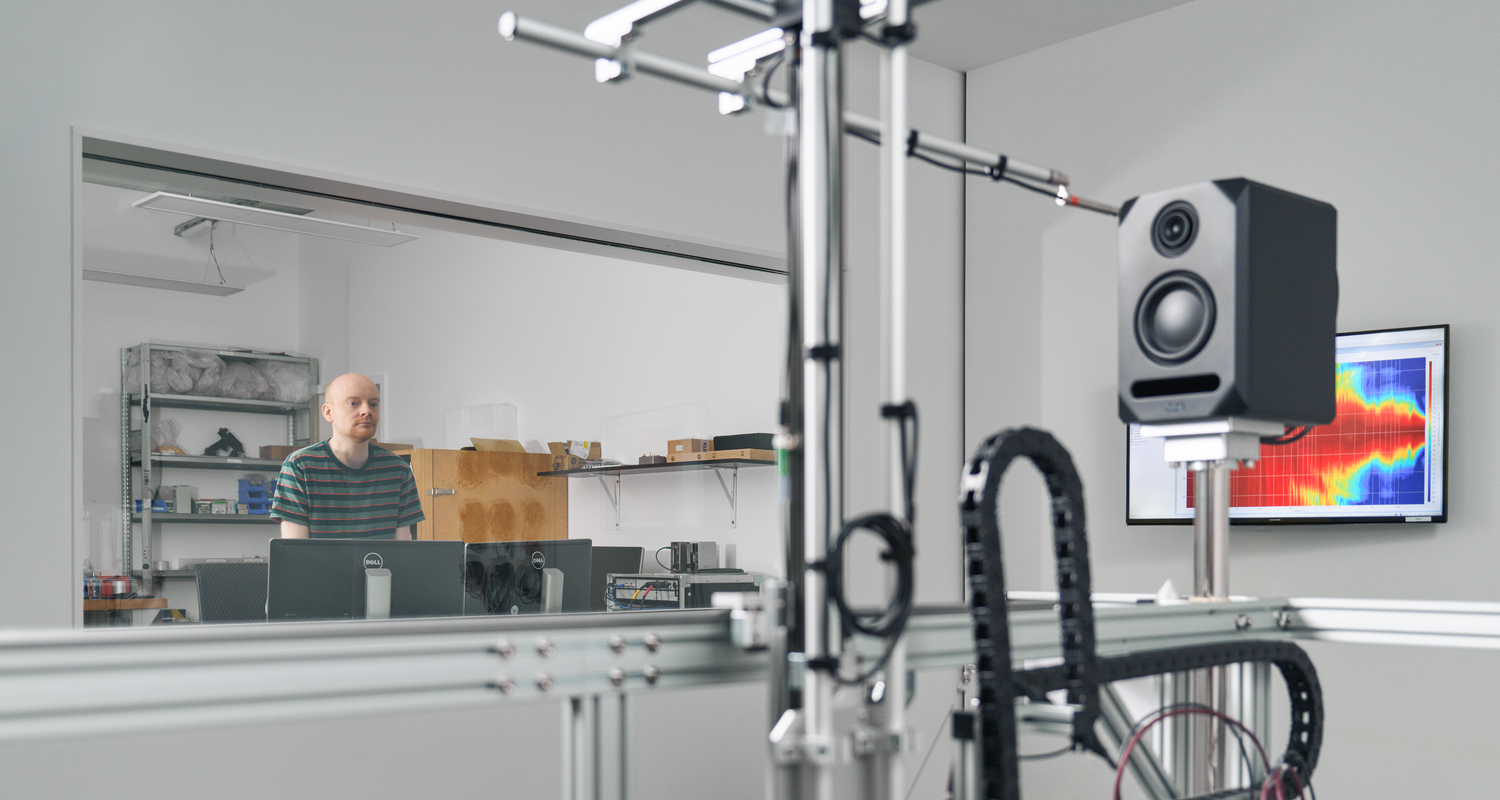

Ouvrir dans un nouvel ongletLe système Klippel Near-Field Scanner a permis d’obtenir des données de mesure acoustique précises sur les prototypes de présérie. Ces données ont apporté un soutien ciblé au processus de développement et de réglage afin d’atteindre les objectifs définis.
Ouvrir dans un nouvel ongletLe son diffusé directement par l’enceinte et les composantes sonores réfléchies par la pièce sont ainsi perçus comme tonalement similaires. Cela contribue à une restitution sonore naturelle tout en élargissant la zone d’écoute optimale. La position d’écoute devient donc moins critique, ce qui permet de travailler plus longtemps et avec davantage de concentration lors de la production, du mixage et de l’évaluation de la musique.
Les haut-parleurs de graves et de médiums de la STUDIO 5X ont également été optimisés à l’aide d’un analyseur Klippel. Les paramètres d’excursion et de vibration ont été réglés de manière à ce que les haut-parleurs fonctionnent avec précision dans leurs coffrets respectifs, conformément aux objectifs de développement, et ne génèrent que de faibles distorsions non linéaires, même lors de fortes excursions. Malgré les dimensions compactes du coffret, la réponse dans les graves a ainsi pu être étendue jusqu’à une fréquence remarquable de 37 Hz (pour une atténuation de niveau de –10 dB), grâce à la grande excursion, également très linéaire, du haut-parleur de graves.
Ouvrir dans un nouvel ongletUn microcontrôleur développé en interne contribue également au bon rapport qualité-prix de la STUDIO 5X. Il prend en charge non seulement les tâches de commande habituelles, comme la lecture des boutons et des potentiomètres ainsi que le pilotage des LED du produit, mais aussi l’intégralité du traitement DSP audio. L’électronique active, à l’exception des circuits intégrés des amplificateurs, a ainsi pu être réduite à une seule puce assurant le pilotage complet du système d’enceintes.
L’ADN du studio à la maison
Teufel Blog : Si tu devais décrire la STUDIO 5X comme un outil destiné aux producteurs, quelle caractéristique acoustique montre selon toi le mieux qu’il s’agit d’une véritable enceinte de monitoring ?
Max : L’une des caractéristiques de la STUDIO 5X que l’on ne trouve généralement que sur des enceintes de monitoring nettement plus coûteuses réside dans les filtres à phase linéaire basés sur la technologie FIR du DSP audio. L’enceinte obtient ainsi une réponse indicielle presque idéale, dans laquelle toutes les composantes du signal sont reproduites simultanément et les différences de temps de propagation de groupe sont compensées. Cette conception assure une restitution sonore précise et fidèle, notamment pour les instruments de percussion tels que la caisse claire ou la grosse caisse, car les transitoires ne sont pas affectées par les décalages temporels des différentes composantes fréquentielles, mais sont préservées comme un événement cohérent.
Ouvrir dans un nouvel ongletAu début, cette différence est souvent perçue comme une simple nuance sonore. Avec l’expérience d’écoute, le gain de précision devient toutefois généralement clairement perceptible et apprécié. Grâce à notre DSP audio économique développé en interne, cette technologie a pu être intégrée dans la catégorie de prix de la STUDIO 5X. Associée à une directivité contrôlée, elle produit une image sonore neutre, sèche et précise qui distingue la STUDIO 5X comme une véritable enceinte de monitoring destinée aux applications d’écoute professionnelles.
Teufel Blog : Merci beaucoup pour ces informations passionnantes.
