Câbles audio – savoir ce qu‘il faut brancher et où il faut le brancher

En générale, lorsque l’on parle de câbles audio, une multitude de termes techniques nous viennent à l’esprit, comme RCA, coaxial ou jack. En revanche, ces termes sont souvent troublants puisqu’ils ne décrivent que le type d’embout de câble dont il est question et non pas le type de câble même. Nous souhaitons donc apporter un peu de clarté dans tout cela.

3 notions fondamentales dans le domaine du câble

Jack : La taille et l’affectation d’un embout jack dépend du modèle, que l’on peut identifier au nombre de cercles en plastique qui marquent l’embout en question. Le câble transmet généralement des signaux de type mono ou stéréo du lecteur aux haut-parleurs. Nous avons probablement déjà tous et toutes branché un embout jack 3,5 mm à notre ordinateur ou notre casque audio. Ce type de connexion peut également être utilisé pour la transmission de signaux optiques (via TOSLINK).

RCA : Les embouts de type RCA sont également largement répandus. Contrairement aux câbles jack, les câbles RCA transmettent les signaux analogiques par le biais de deux câbles différents. L’embout destiné au canal droit est rouge alors que celui destiné au canal gauche est blanc ou noir. La connexion RCA est également en mesure de transmettre les signaux numériques. Enfin, les câbles RCA analogiques ou numériques peuvent être utilisés en collaboration avec des câbles coaxiaux.

Audiokabel mit Cinch-Steckverbindung für Stereosignale
Câble stéréo jack de 0,5 m de longueur

Coaxial : Les embouts RCA constituent l’élément connecteur des câbles d‘architecture coaxiale. L’architecture coaxiale signifie qu’un câble dispose de deux conducteurs – extérieur et intérieur – isolés l’un de l’autre. Le signal analogique passe alors par le conducteur intérieur. La différence décisive entre les câbles coaxiaux destinés à la transmission de signaux analogiques et numériques est l’impédance (résistance) Les signaux numériques nécessitent une impédance de 75 Ohm, alors que les câbles coaxiaux analogiques travaillent avec une impédance de 50 Ohm.

Conseil de lecture : Si vous vous demandez comment branchez correctement vos câbles, nous avons un article enièrement dédié à ce sujet.

Câbles audio et embouts disponibles dans la boutique en ligne Teufel

CÂBLE HDMI

Découvrir

Vue d’ensemble des câbles audio les plus courants

  • Câbles jack 3,5 mm :  Les câbles jack – dont les dimensions les plus répandus sont de 3,5-mm – retransmettent les signaux analogiques stéréo ou mono dans les installations domestiques. Ces câbles peuvent également prendre en charge les signaux des microphones. Les entrées correspondantes vers la carte son sont appelées généralement Line-in, alors que les sorties pour casques audio sont appelées Line-out.
  • Câbles coaxiaux analogiques (RCA) : Ces câbles servent principalement à transmettre les signaux stéréo analogiques. Il est également possible de connecter un système 5.1 à l’aide d’un ensemble 5.1 de câbles RCA analogiques. Cela peut même s’avérer très pratique, lorsque vous souhaiter connecter un vieux récepteur AV sans entrées HDMI avec un lecteur Blu-ray.
  • Câbles coaxiaux numériques : Un câble coaxial numérique peut transmettre un signal stéréo numérique ou multicanal du lecteur à l’amplificateur. Cela fonction en relation avec ce que l’on appelle la connexion S/PDIF. Il existe toutefois un léger désavantage : les formats haute définition comme Dolby True HD ne peuvent pas être pris en charge.

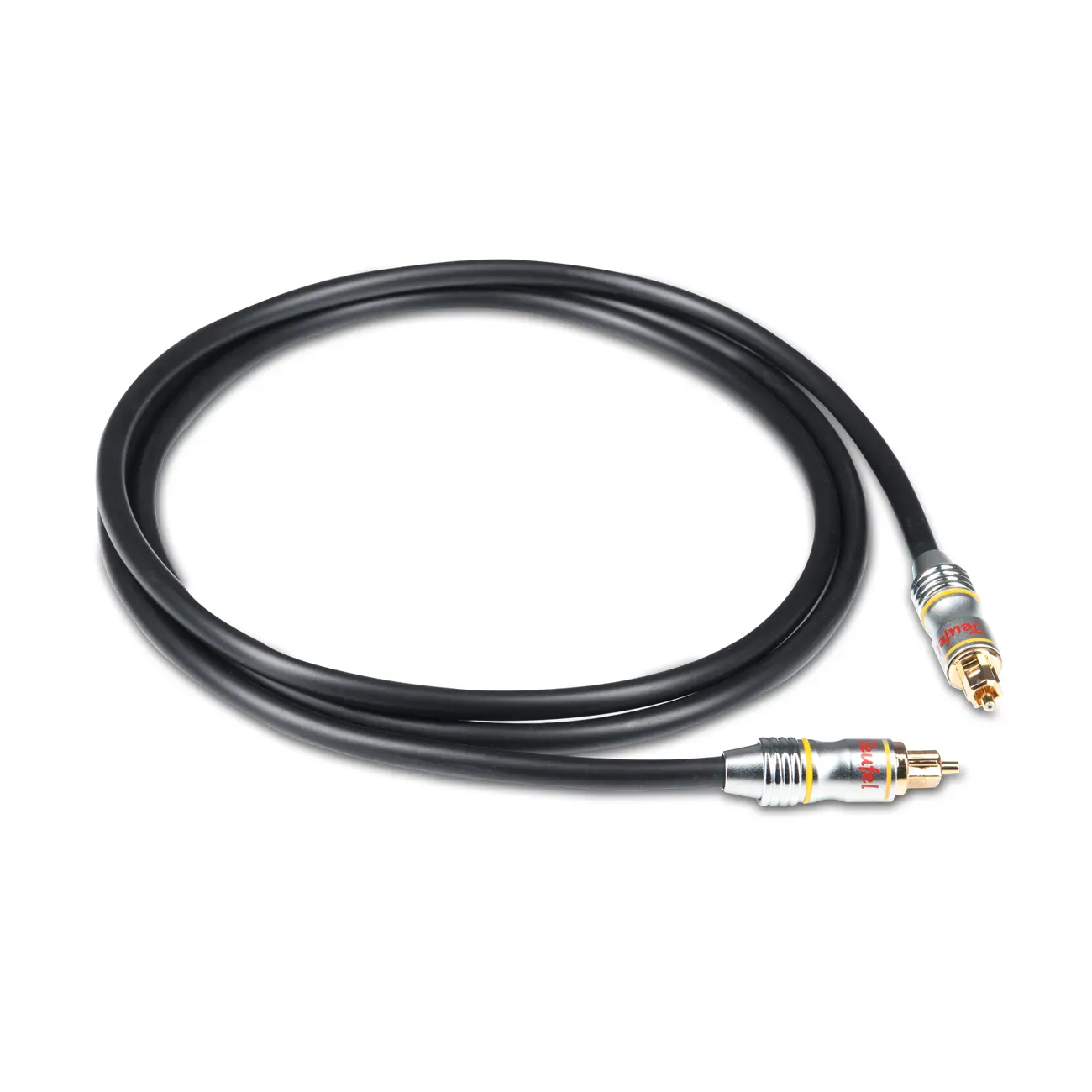

Câble coaxial numérique de 1,5 m de longueur
  • TOSLINK: Les câbles TOSLINK , à l’instar des câbles coaxiaux, sont basés sur la connexion SPDIF. En revanche, le signal n’est pas transmis par impulsion électrique, mais par signal lumineux. C’est donc par leur connexion et leur conception que ces câbles se différencient des câbles coaxiaux. L’un des gros avantages de la transmission optique : le signal est très résistant contre les perturbations.
  • Câble XLR : Les câbles XLR sont assez rares chez les home cinémas, mais très fréquents chez les studios, comme les studios d’enregistrement par exemple. Les signaux analogiques sont presque toujours transmis via une connexion à trois pôles.
  • HDMI: Cette connexion audio/vidéo est centrale dans le domaine des home cinémas modernes. Les avantages : large bande passante, peu de câbles, peu d’altération du signal.

Connexion – ensembles de câbles audio

Das 5.2 Heimkino-Kabel-Set "Performance" von Teufel
L’ensemble de câbles pour home cinéma 5.2 est idéal pour les systèmes audio haut de gamme.
  • Ensemble de câbles 5.1 pour PC : Avec cet ensemble, vous avez tout ce qu’il faut pour faire fonctionner votre système audio. L’ensemble contient un câble stéréo 2.0, huit crampons d’enceintes et deux paires de fiches bananes.
  • Ensemble de câbles 5.1 pour PC : Avec cet ensemble, le signal audio est retransmis de manière optimale de votre ordinateur à votre ensemble audio. Il est composé de trois adaptateurs RCA, de trois câbles stéréo RCA et d’un câble pour haut-parleur.

Autres accessoires pour haut-parleurs Teufel

CRAMPONS D’ENCEINTE SATELLITE

Découvrir

SUPPORT DE FIXATION MURALE

Découvrir

Conclusion : garder une vue d’ensemble avec trois notions principales

  • Alors que les termes jack et RCA décrivent des connexions, le terme coaxial décrit un certain type de câble.
  • Les câbles coaxiaux avec connexions RCA peuvent retransmettre les signaux analogiques et numériques.
  • Les câbles jack sont très fréquents chez les appareils portables et dans les entrées et les sorties de cartes son.
  • Les câbles TOSLINK et les câbles coaxiaux travaillent souvent avec des connexions SPDIF.
