Brancher des câbles d’enceintes : ce qu’il faut savoir

Die neue Anlage ist ausgepackt und die Boxen haben ihren Platz gefunden. Jetzt kommt das Verkabeln. Und so Vous venez d’obtenir votre nouvel ensemble audio et avez trouvé une place idéale pour l’installer. Il ne vous reste plus qu’à tout connecter et cela ne vous réjouit pas forcément. Rien d’étonnant à cela, la connexion des câbles est souvent la partie la plus compliquée et il vaut mieux lui destiner du temps et de la patience si vous souhaitez passer cette étape. Un petit coup de main n’est cependant jamais de trop.

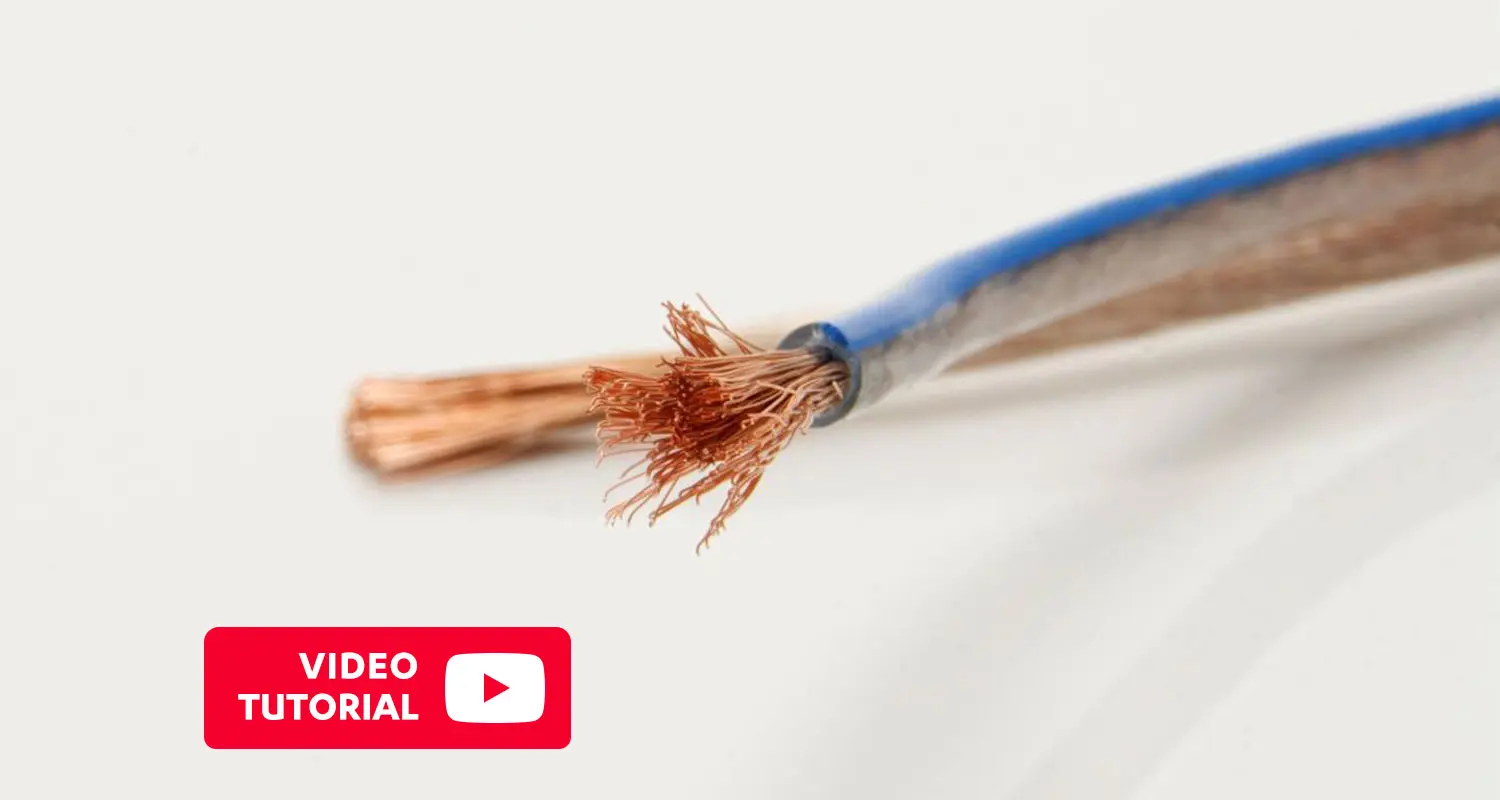

Tutoriel Teufel sur YouTube : Brancher et connecter des enceintes

Lisa vous montre des astuces et vous donne des conseils utiles pour connecter vos haut-parleurs

Les bases concernant les câbles d’enceintes

Dans un système hifi chaque haut-parleur reçoit son propre signal électrique. Ainsi chaque haut-parleur est relié au récepteur ou à l’amplificateur par un câble. Dans le cadre d’un système 5.1 il s’agit donc de 6 câbles, alors qu’un système 7.1 contient 8 câbles. Le caisson de basses est connecté la plupart du temps via un câble RCA mono. Pour ce qui est des autres haut-parleurs, ils sont connectés par des câbles stéréo à deux fils. Deux connexions en cuivre transmettent de fait le signal audio du récepteur aux enceintes. Ces mêmes fils sont composés de plusieurs petits fils de cuivre entourés d’une protection en plastique. Seules les extrémités des fils demeurent à l’aire libre pour être connectées.

Ensemble de câbles Teufel – idéales pour de nouvelles enceintes stéréo

Le choix du bon diamètre de câble est souvent sous-estimé, qu’il s‘agisse d’un ensemble home cinéma ou d’enceintes stéréo. Les câbles d’enceinte dans les espaces modernes remplissent plus qu’une fonction technique et de fait les attentent vis-à-vis de ces derniers changent également. On attend d’eux par exemple qu’ils soient le plus discrets possible ou qu’ils se marient bien avec la décoration de la pièce, tout en transmettant le signal audio à la perfection.

Si vous cherchez le bon câble, il faut tout d’abord savoir que le signal perd de sa capacité pour chaque mètre. Cette perte ne se laisse cependant pas percevoir sur une longueur de câble allant jusqu’à 10 mètres, en particulier dans les systèmes home cinéma avec amplificateurs d’une prestation de 80 watts. Le câble doit évidemment également être compatible avec les connexions de vos enceintes satellites. Le diamètre du câble compatible avec une enceinte satellite est mentionné explicitement sur les pages de nos produits.

Les diamètres les plus courants sont : 0,75 mm², 1,5 mm², 2,5 mm², 4 mm² et 6 mm².


✔ Conseil : Il est admis que plus le câble est court, meilleure est la transmission et plus haute sera la capacité de volume sonore. Cependant, il n’est pas toujours possible d’utiliser de courtes transmissions, en particulier dans le cadre de home cinémas. Pour des transmissions dépassant 7 m il est donc conseillé d’utiliser un câble d’un diamètre de2,5 mm2. Le cas contraire vous risqueriez de perdre en volume sonore.

Câbles pour haut-parleursTeufel

FICHE BANANE

Découvrir

CÂBLE HDMI

Découvrir

A quoi servent les connexion bananes et les cosses

Il peut arriver que les fils de cuivre d’un câble soient un peu rebelles. On les retrouve par exemple un peu tordus ou chiffonnés. Esthétiquement parlant, ce n’est pas forcément ce qu’il y a de mieux. C’est pour cela qu’existent ce que l’on appelle les connexions banane.

Il s’agit alors d’un embout dans lequel les extrémités du câble en cuivre sont réunies avant d’être introduites dans leurs connexions respectives.Si l’extrémité de la cosse de câble est aplatie, il suffit de la serrer de la même manière que les brins dans la borne à vis à la sortie du récepteur. Les diamètres du manchon et du câble doivent correspondre.

✔ Conseil : Avec les cosses de câble, il y a une forte probabilité que la vis se desserre après un certain temps. Veuillez les resserrer de temps en temps.

Embouts bananes – connexion simple et sûr

Embouts bananes : Les embouts bananes se connectent de façon différente, puisqu’ils ne sont pas vissés aux bornes auxquels ils se connectent, mais y sont introduits. Si vous souhaitez savoir comment cela fonctionne, tout vous est expliqué dans la vidéo qui suit.

6 étapes importantes : comment connecter simplement et en toute sécurité

  • Installez tout d’abord le récepteur ou l’amplificateur. La connexion des câbles est beaucoup plus simple si les embouts sont accessibles.
  • Les câbles devraient tous partir des enceintes vers le récepteur afin d’éviter de trébucher dessus ou de s’y perdre. Vous pouvez également vous aider de conduits de câbles.
  • Vissez les bornes à vis des sorties du récepteur de manière à laisser un espace libre. C’est dans cet espace que sont disposé les extrémités en cuivre des câbles.
  • Disposez les extrémités des câbles de telle manière à ce qu’aucun fil de cuivre ne dépasse.
  • Il est facile de voir à quelles sorties vous devez connecter les câbles de haut-parleurs car les prises sont marquées précisément : Les enceintes du côté droit, par exemple, doivent être connectées à la sortie “Speaker right”.
  • Veillez à ne pas inverser la polarité des câbles des haut-parleurs. Le fil du câble qui est relié au pôle positif de l’enceinte doit également être relié au pôle positif du récepteur. Les câbles sont codés par couleur pour l’orientation. Si la polarité est inversée, la basse résonnera vers l’intérieur et non vers l’extérieur.

Teufel connecte

Sur notre magasin en ligne nous proposons des câbles d’enceinte de différentes longueurs et différents diamètres. Prenez également garde de bien observer si un ensemble audio est accompagner de ses câbles ou non.

Les produits suivants pourraient vous intéresser :

IMPAQ 8000

Découvrir

Conclusion : des efforts qui en valent le coup

  • Un câble d’enceinte hifi est en règle générale composé de deux fils de cuivre.
  • Les caissons de basses sont connectés séparément à la sortie « Sub out » par l’intermédiaire d’un câble RCA (mono)
  • Les câbles dont les embouts en cuivre sont à l’aire libre sont connectés aux sorties du récepteur sur des bornes à vis. Il est important qu’aucun fil de cuivre ne soit endommagé.
  • Vous pouvez également utiliser des embouts bananes ou des cosses
  • En 6 étapes seulement la connexion est terminée.
